1.4057 – AISI 431 – X17CrNi16.2 - UNS S43100
Description
La nuance 1.4057 est un acier martensitique qui présente une bonne résistance à la corrosion dans les milieux modérément agressifs ainsi que des propriétés mécaniques élevées après trempe avec une dureté de 46HRC environ. Son élaboration est généralement réalisée à l’air (EAF+AOD) et des versions à usinabilité améliorée ou bien refondues ESR sont également disponibles.
Stainless dispose en stock de plusieurs sources ainsi que de différents formats ou états de produit qui vous permettront de satisfaire au mieux vos besoins en termes de mise en œuvre. Ce produit peut également être fabriqué sur mesure ou bien découpé en lopins par nos centres de services.
Principales utilisations
De par sa résistance à la corrosion et sa grande dureté à l’état traité, la nuance est notamment utilisée dans la fabrication d’instruments pour le médical, l’industrie chimique, la défense, l’alimentaire, ou encore la construction de machine. La matière est disponible à l’état recuit mais aussi à l’état QT (trempé-revenu).
Métallurgie

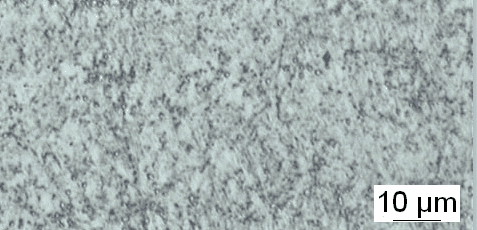

Les process d’élaboration associés aux process de transformation permettent d’obtenir une microstructure homogène. A l’état traité, la microstructure est constituée martensite et de carbures non dissous (voir photo ci-dessous).
Usinabilité
Forgeabilité
La nuance peut être forgées à chaud dans la plage de température 950/1180°C.
Polissabilité
Nuance polissable à l’état traité avec une structure constituée de martensite et de carbures. Le marquage laser peut introduire une baisse de la résistance à la corrosion en cas de surchauffe notamment.
Traitements thermiques
La trempe est effectuée à partir de 1000/1050°C sous atmosphère protectrice suivi d’un revenu à partir de 180°C en évitant la zone 400-600°C.
Résitance à la corrosion
La nuance résiste bien à la corrosion généralisée à l’état traité (46HRC). Sa résistance à la corrosion dans les milieux non chlorurés est d’autant meilleure que les surfaces sont polies, décapées et passivées. La tenue à la corrosion est fortement dégradée à l’état recuit ou bien après soudage qui doit être réalisé sous contrôle. Les versions resulfurées améliorent l’usinabilité mais la tenue à la corrosion sera plus limitée. La nuance résiste mieux à la corrosion que les nuances 1.4028 ou 1.4021.
Formats standards
Barres rondes état recuit ou QT selon les diamètres – Surface écroutée ou rectifiée
Barres plates, blocs forgés découpés sur mesures
Autre format : nous consulter
